ONTWERP VAN IP 65 APPARATUUR: Hoe werkt het?

Sinds 1985 is het onze taak onze klanten te ondersteunen bij de ontwikkeling en fabricage van hun elektronische apparaten in de sectoren GEZONDHEID, SCHOONHEID, INDUSTRIE of SERVICE voor het onderdeel BEHUIZING, OMHULSEL, OMKASTING d.w.z. dat wat de elektronica aankleedt en de uiteindelijke identiteit geeft aan een eindproduct.

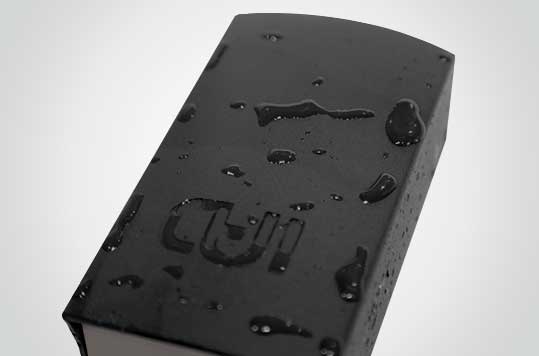

Kunt u een waterdichte kunststof behuizing ontwerpen?

Het antwoord is JA. Het is echter belangrijk de technische definitie van de WATERDICHTHEID te begrijpen bij de ontwikkeling van een aangepaste kunststof behuizing voor elektronische apparatuur.

IP staat voor beschermingsindex. Deze index bestaat uit TWEE nummers en is opgenomen in de Europese norm EN 60529

Het eerste getal geeft de beschermingsindex (IP) tegen vaste stoffen aan.
Het tweede getal geeft de beschermingsgraad (IP) tegen binnendringend water aan.

Index

eerste cijfer
Bescherming tegen vaste

tweede cijfer
Bescherming tegen binnendringend water.

Geen bescherming

Beschermd tegen vaste stoffen groter dan 50 mm

Beschermd tegen verticaal vallende waterdruppels

Beschermd tegen vaste stoffen boven 12,5 mm

Beschermd tegen vallend water tot 15° van de verticaal

Beschermd tegen vaste stoffen groter dan 2,5 mm

Beschermd tegen regenwater tot 60° van de verticaal

Beschermd tegen vaste deeltjes groter dan 1 mm

Beschermd tegen spatwater uit alle richtingen

Beschermd tegen stof en andere microscopische resten

Beschermd tegen waterstralen uit alle richtingen (sproeier 6,3 mm, afstand 2,5 tot 3 m, debiet 12,5 l/min ±5%)

Volledig beschermd tegen stof

Beschermd tegen sterke waterstralen uit alle richtingen met een lans (mondstuk van 12,5 mm, afstand 2,5 m tot 3 m, debiet 100 l/min ±5%)

Beschermd tegen de effecten van tijdelijke onderdompeling4 (tot 1 m) en gedurende 30 minuten5.

Het binnendringen van water in schadelijke hoeveelheden zal niet mogelijk zijn wanneer de apparatuur onder bepaalde druk- en tijdsomstandigheden in water wordt ondergedompeld (tot 1 m onderdompeling)

Apparatuur die onder gespecificeerde omstandigheden van tijd en druk (langdurige onderdompeling)4 tot meer dan 1 m kan worden ondergedompeld. Normaal gesproken betekent dit dat de apparatuur hermetisch afgesloten is, maar bij sommige typen Dit kan betekenen dat er water kan binnendringen, maar zonder dat dit schadelijke gevolgen heeft. Bescherming tegen onderdompeling gedurende 1 uur.

9 (9K in Duitse norm DIN 400501)

Bescherming tegen hogedrukreiniging en hoge temperatuur reiniging uit verschillende richtingen. Merk op dat IPx9-apparatuur niet noodzakelijk onderdompelbaar is. Voorbeeld: wegvoertuigen. Als de apparatuur onderdompelbaar is, moet deze een dubbele aanduiding hebben, zoals IP67 / IP696

Om een hoge mate van bescherming te bereiken, moet de behuizing op passende wijze worden ontworpen, maar bij de assemblage van de onderdelen moet ook rekening worden gehouden met de noodzaak van afdichting.

Het procedé van La Tôlerie Plastique is gebaseerd op methodes die hun oorsprong vinden in de houtbewerking, zoals de messing-en-groefverbinding. Het is nu een beproefd proces en wij ontwikkelen honderden nieuwe, unieke en volledig op maat gemaakte projecten per jaar. Onze ontwerpen worden gestuurd door technologie, die gezamenlijke plannen dicteert.

Zo voldoet de meest elementaire uitvoering van kunststofplaat, d.w.z. 2 U-clips (EC10-200-0) aan een IP-eis van 54.

De definitie van deze IP-norm luidt als volgt:

5 = Beschermd tegen stof en andere microscopische resten
4 = Beschermd tegen spatwater uit alle richtingen

Wij hebben oplossingen om u een waterdichtheid gelijkwaardig aan IP65 te bieden. Deze oplossingen vereisen echter een speciale aanpassing aan uw op maat gemaakte behuizing. Deze behoefte moet uitdrukkelijk kenbaar worden gemaakt aan uw contactpersoon bij LTP.

Kunt u mij een waterdicht certificaat bezorgen voor de behuizing?

LTP kan geen waterdicht certificaat afgeven. Als onderaannemer is de voor u ontworpen en vervaardigde op maat gemaakte kunststof behuizing slechts een onderdeel van het eindproduct. Het is aan u om deze test uit te voeren na de eindassemblage van uw toestel. Het is echter mogelijk om een IP waterdichtheidstest te integreren. In dit geval is het noodzakelijk een testmethode vast te stellen die materieel en technische realisatie voor LTP, om u te helpen in de verschillende fabricagestappen tot het gewenste eindresultaat te komen.
